ЗНАЧКИ НА ЖК-ДИСПЛЕЕ
LEVEL – указывает, что угломер работает в режиме измерение “абсолютного” угла;
HOLD – указывает, что последние показатели угломера зафиксированы;
ᵒ – указывает, что угломер работает в режиме измерения угла в градусах;
% – указывает, что угломер работает в режиме измерения угла в процентах;
▀ – горит или мигает при разряде батареек;
Erro (Err) – предупреждение об отклонении от вертикальной оси.

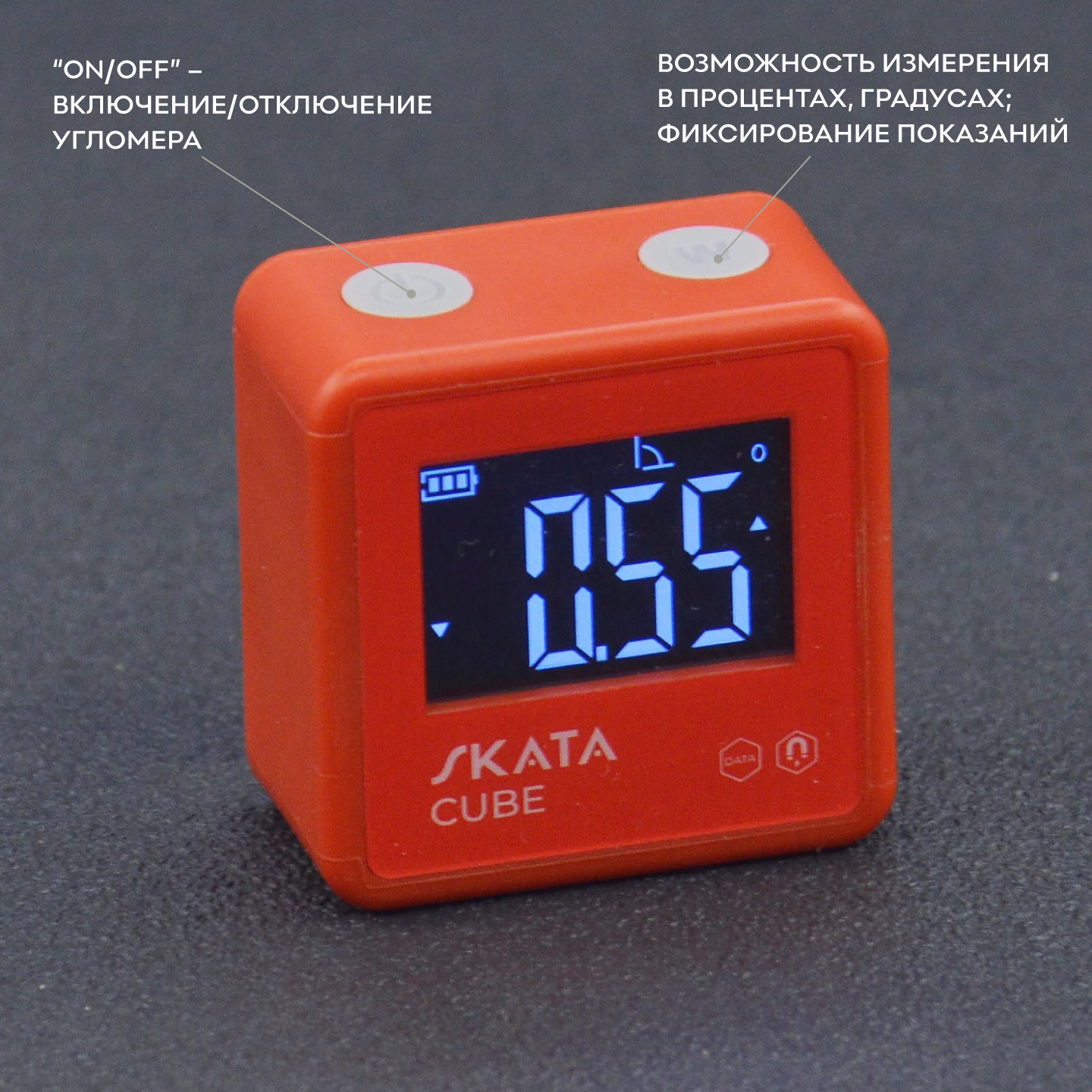

ФУНКЦИИ КНОПОК
ON/OFF – включение/отключение устройства;
Tilt%/Hold – переключение режима измерения в процентах и градусах/фиксация показаний;

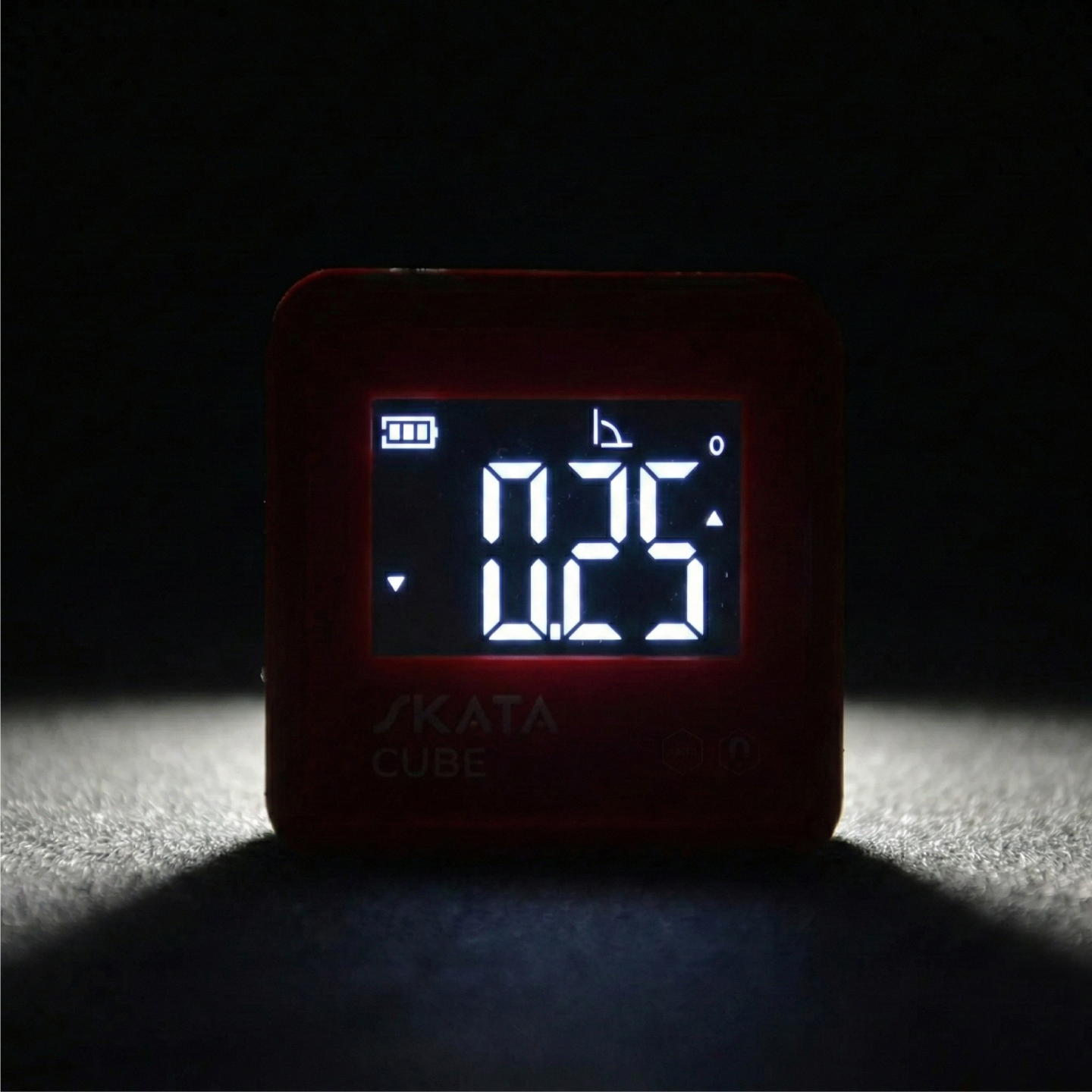

ZERO – переключение режима измерения “относительного” угла. При удержании более 3 сек включается подсветка экрана.
ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ УГЛОМЕРА
Нажмите кнопку ON/OFF один раз, чтобы включить устройство.
Чтобы выключить устройство, нажмите кнопку ON/OFF еще раз.
При отсутствии в течении 5 минут движения или нажатия любой кнопки, устройство автоматически отключится. Чтобы включить устройство, нажмите кнопку ON/OFF один раз.

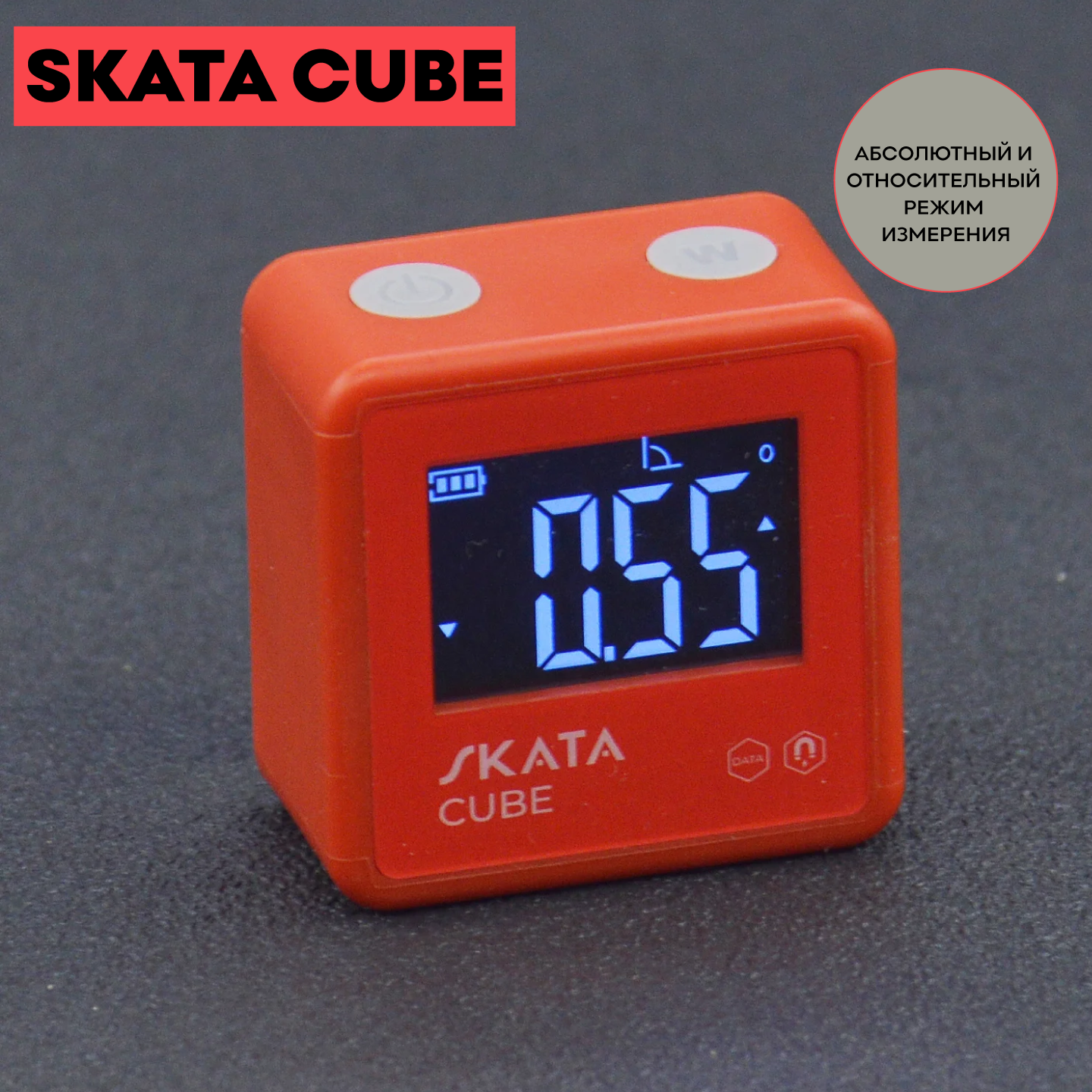

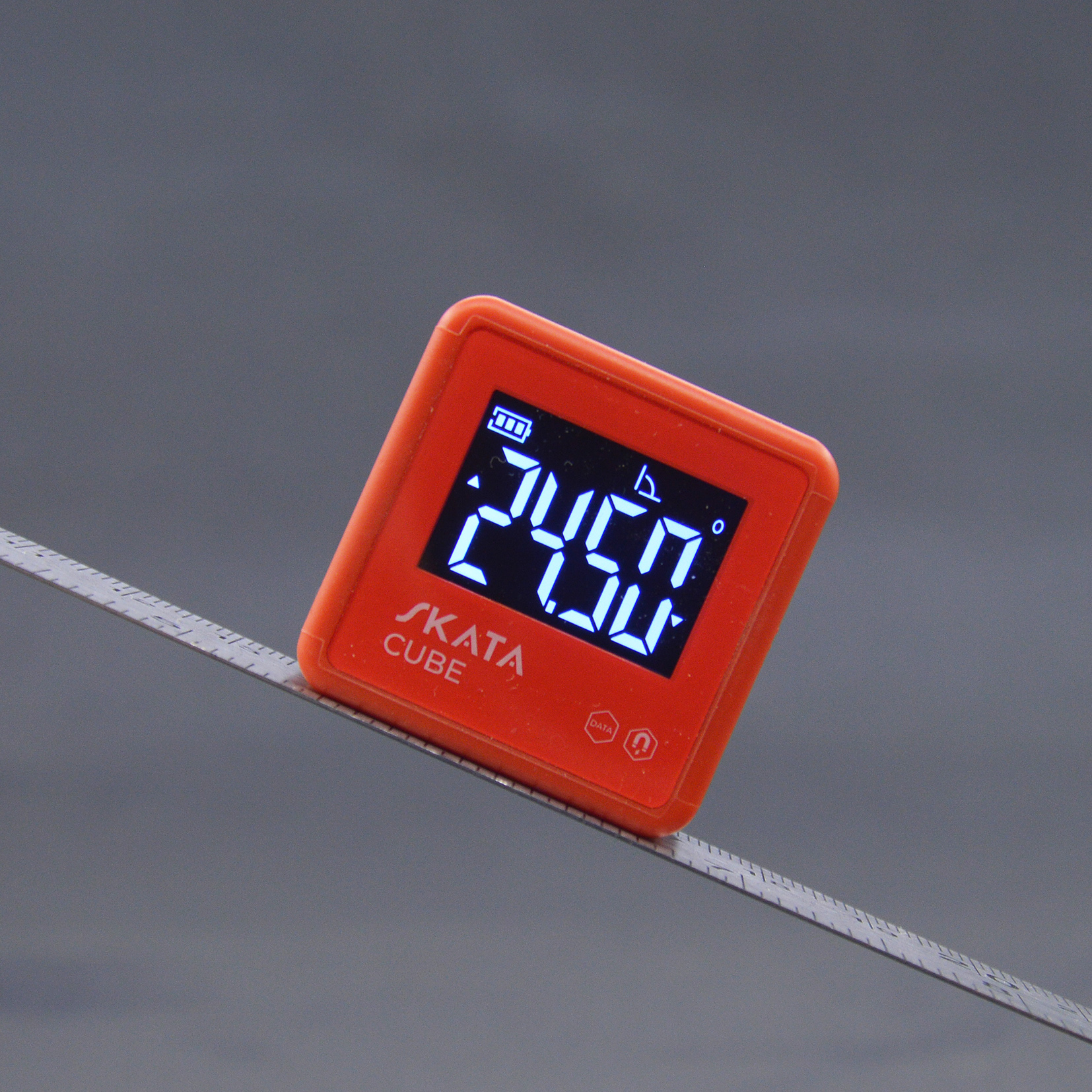

ИЗМЕРЕНИЕ УГЛА

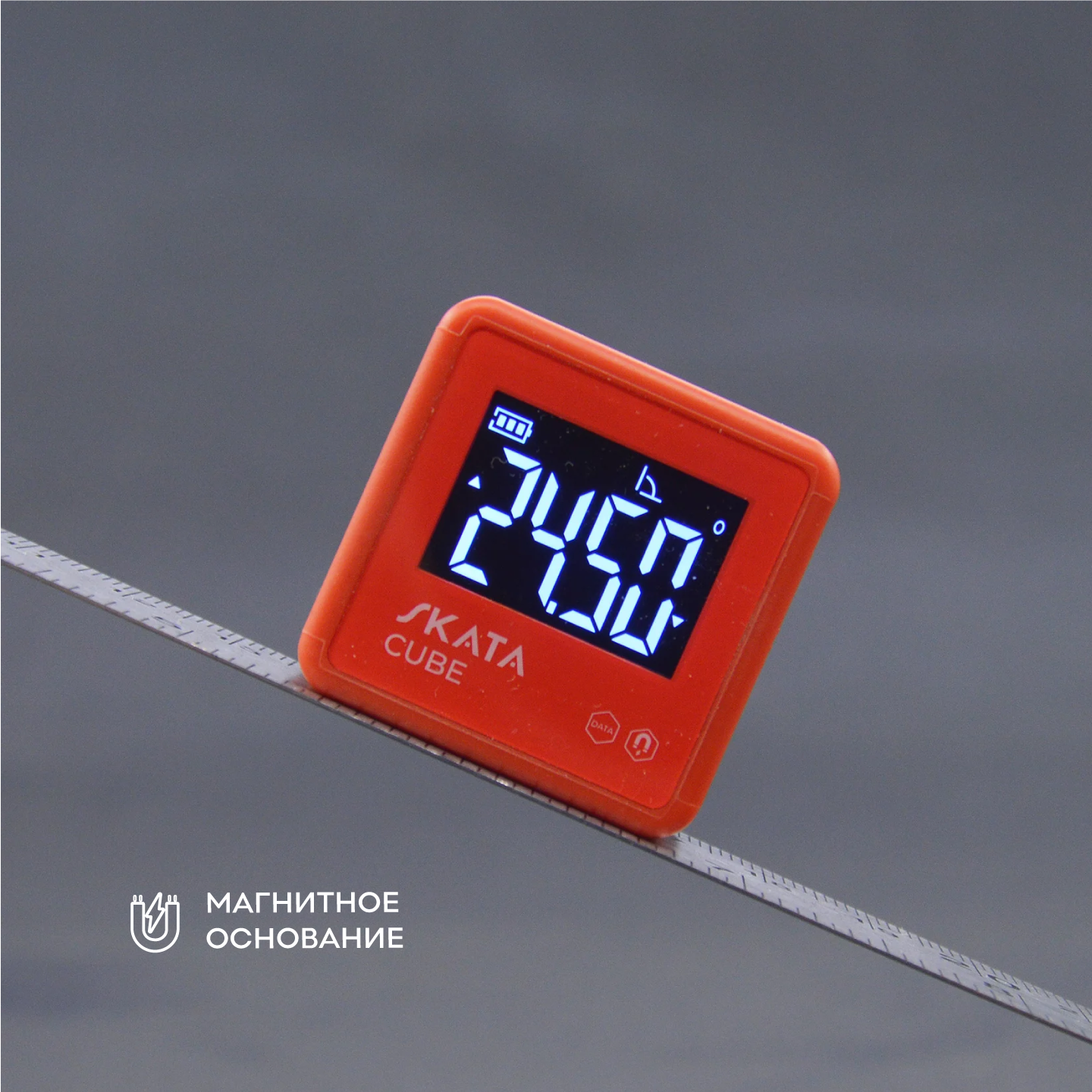

Абсолютный ноль – при включении устройства, угломер сразу готов к измерению “абсолютного” угла. На дисплеи горит индикатор “LEVEL”. Измерение производится на основании заводских настроек.
Относительный ноль – это временная калибровка угломера для замера угла (разницы) между двумя плоскостями, при этом они не лежат в горизонтальной плоскости (абсолютном нуле).
- Установите угломер на ту плоскость, относительно которой производится замер;
- При включенном устройстве нажмите кнопку ZERO, чтобы установить дисплей на ноль и перейти в режим измерения относительного угла. В режиме относительного измерения символ «LEVEL» на ЖК-дисплее исчезнет;
- Чтобы вернуться в режим абсолютного измерения «LEVEL», выключите и включите угломер.
При нажатие на кнопку Tilt%/Hold угломер переключается в режим измерений угла в “%”, при повторном нажатии, переключается режим замера в градусах “ᵒ“.
КАЛИБРОВКА УГЛОМЕРА
* Цифровой прибор был предварительно откалиброван на заводе, повторную калибровку изделия следует производить только в том случае, если он был сброшен.
Поместите угломер на плоскую и гладкую поверхность. Поверхность должна быть выставлена в «0» по эталонному угломеру.
- Нажмите одновременно кнопку «ON/OFF» и кнопку «ZERO», устройство перейдет в режим калибровки «CAL O». На ЖК-дисплее появится надпись «CAL 1»;
- Поверните устройство на 90⁰ по часовой стрелке (через правый бок). На ЖК-дисплее появится надпись «CAL 2»;
- Поверните устройство на 90⁰ по часовой стрелке (через правый бок), на ЖК-дисплее начнется отчет и появится надпись «CAL 3;
- Поверните устройство на 90⁰ по часовой стрелке (через правый бок), ЖК-дисплей погаснет;
- Калибровка выполнена.
- Для проверки точности показаний поверните устройство поочередно на 90⁰ во все стороны и проверьте показания. Показания противоположных сторон должны быть одинаковыми.
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ
В качестве элементов питания, в угломере используется две батарейки AAA.
- Убедитесь, что устройство выключено;
- Снимите крышку батарейного отсека;
- Установите новые батарейки, следуя указанию полярности;
- Закройте крышку батарейного отсека.
Примечание: всегда извлекайте батарею перед хранением устройства.
