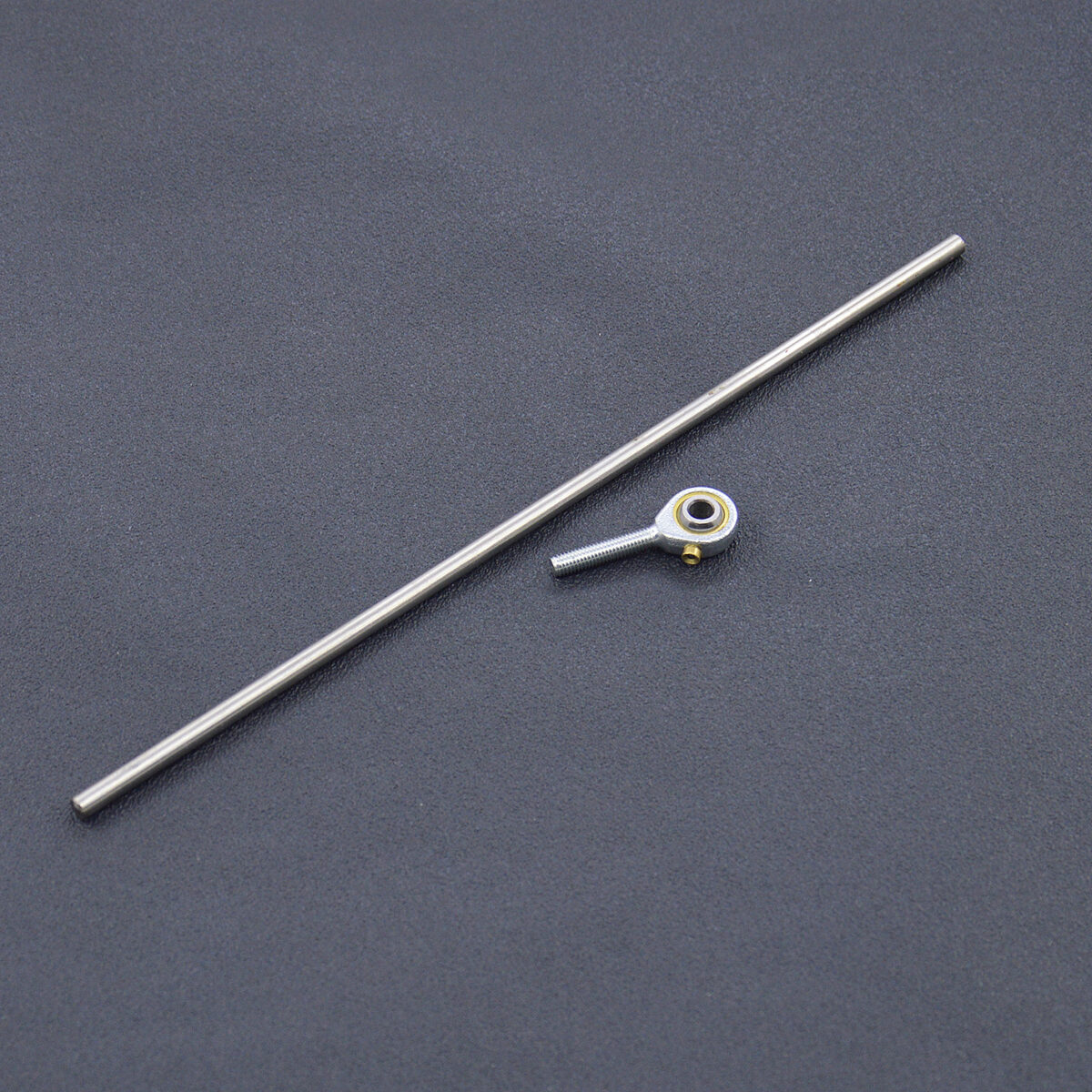

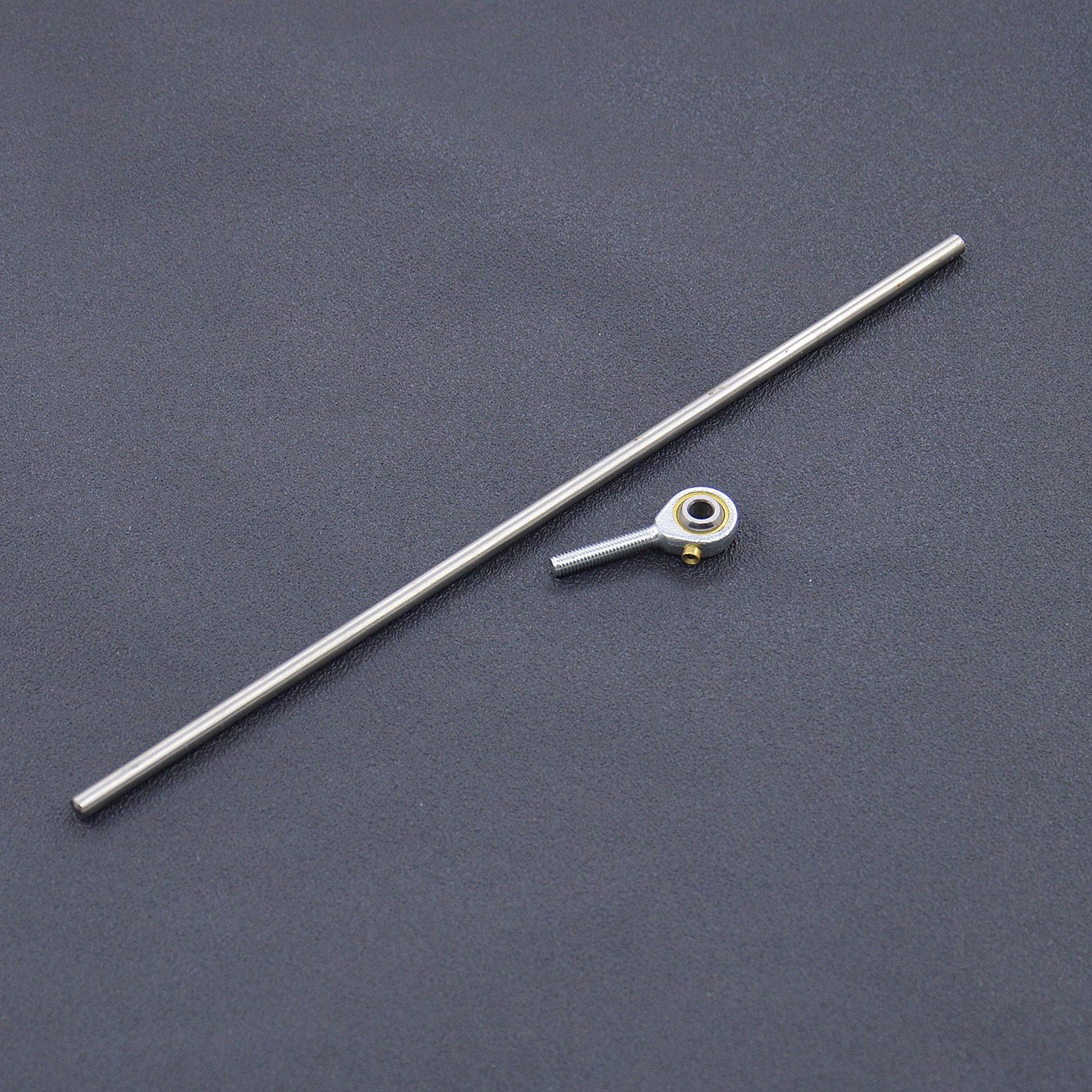

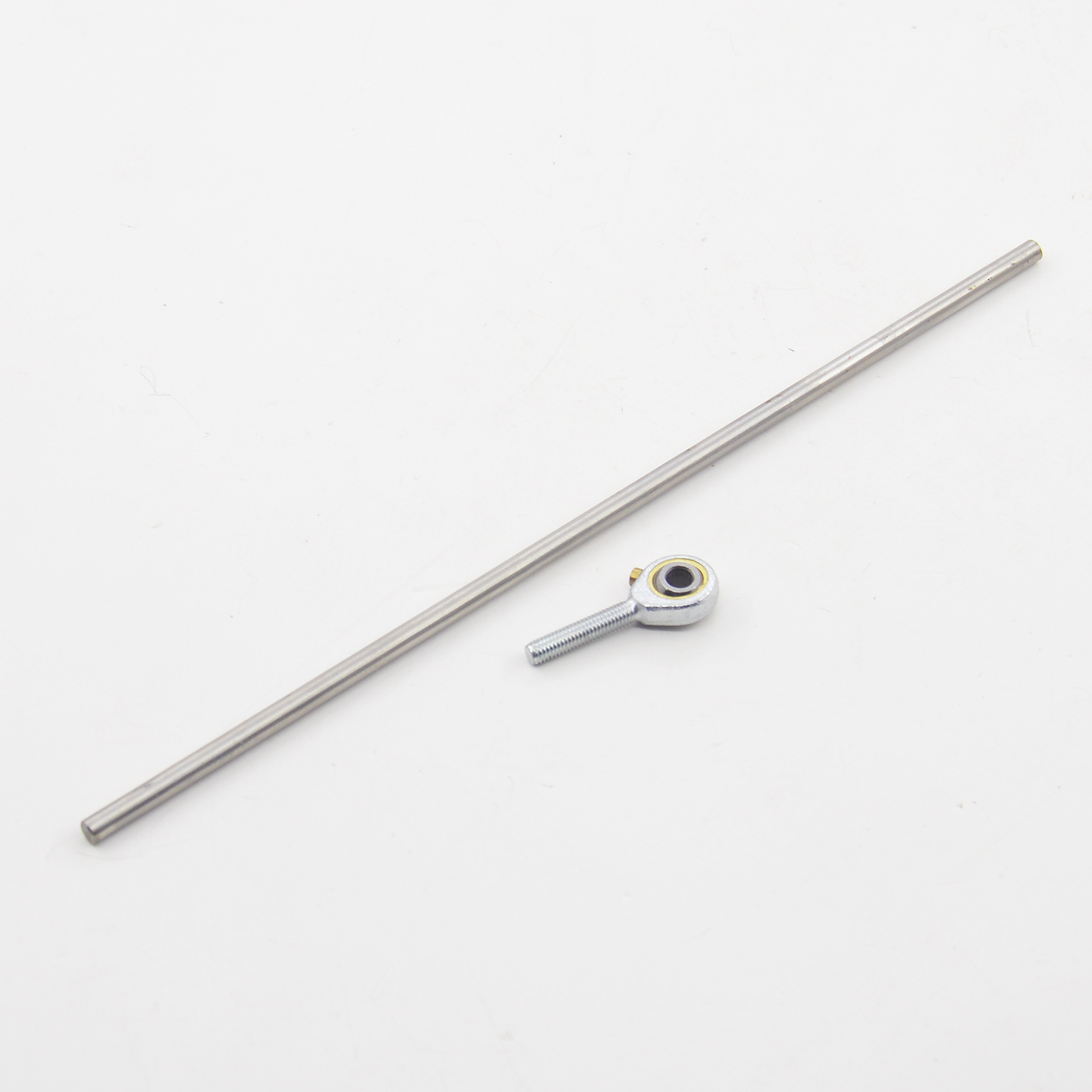

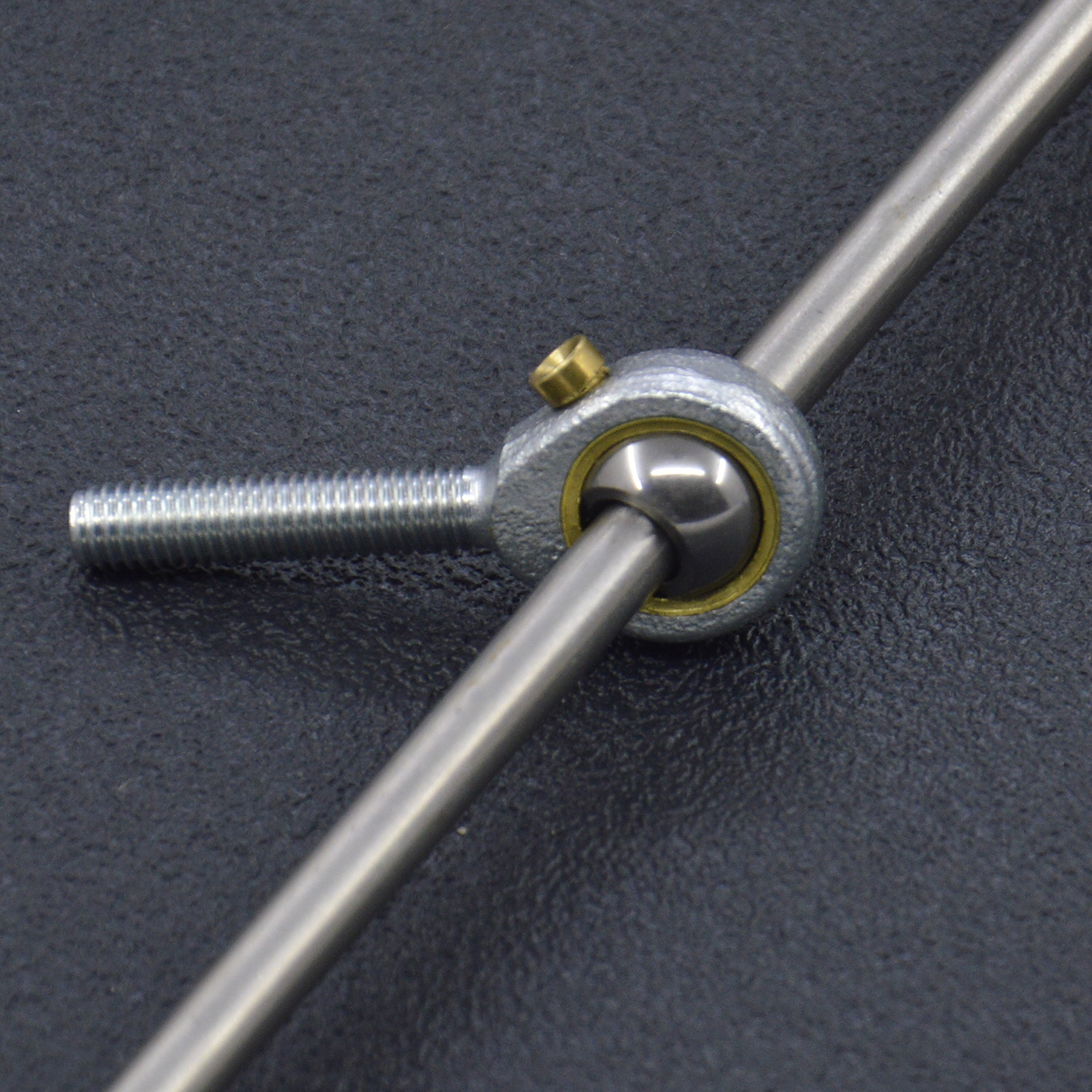

Шаровой шарнир POS5 с направляющей, для Точилки ЖУК

Комплект запасных частей предназначен для установки на Точилку ЖУК, но подойдет и для других точилок, если в них применяется направляющая держателя брусков и шаровой шарнир диаметром 5мм.

Для замены шарнира необходимо:

• открутите фиксирующий барашек и снимите пластиковый корпус с шарниром с вертикальной направляющей точилки;
• выньте шарнир из пластикового корпуса;
• установите новый шарнир в корпус так, чтобы корпус шарнира входил в специальный паз пластикового корпуса;
• установите шайбу и наживите фиксирующий барашек;
• установите корпус шарнира на вертикальную направляющую, отрегулируйте необходимый угол заточки и затяните фиксирующий барашек.

Технические характеристики комплекта:

– тип шарнира – POS5;
– размер резьбы – М5х20;
– диаметр обоймы шарнира – 15мм;
– диаметр отверстия – 5-5,1мм;
– материал шарнира – сталь;
– материал направляющей – нержавеющая сталь;

– длина направляющей – 250мм;

– диаметр направляющей – 5мм
– масса комплекта: 50 гр.

Рекомендация: При работе с точилкой ЖУК не нужно смазывать направляющую, т.к. это приводит к закусыванию шарниром. Пыль и другие частицы забиваются в шаровой шарнир и приводят к закусыванию.
